Unité pétrochimique de séparation d'air, OIN inférieure d'usine d'oxygène liquide de pression d'opération

Unité pétrochimique de séparation d'air, OIN inférieure d'usine d'oxygène liquide de pression d'opération





Détails rapides :



Condition : nouveau

Point d'origine : La Chine (continent)

Marque : UIG

Numéro de type : KDO, KDN, KDON, SÉRIE DE KLN

Capacité de production : 50-2000 m3/hour

Puissance : 60-1000 KILOWATT

Tension : 380v, 400V, 440V

Certification : 9001:2000 d'OIN

Garantie : 1 an

La vie : 20 ans avec l'entretien approprié

Service après-vente fourni : Machine disponible pour entretenir des usines à l'étranger

Utilisation : Industriel et médical (l'oxygène, oxygène liquide, azote, azote liquide)

Des usines de séparation d'air d'UIG sont conçues pour une vaste gamme de capacités et de produits récapitulés ci-dessous : POUR L'OXYGÈNE 99.7 % ET L'AZOTE 99,999%



Caractéristiques :



Écoulement de LO2	100 l/h	200 l/h	300 l/h	500 l/h	800 l/h
Pureté de LO2	99,6%	99,6%	99,6%	99,6%	99,6%
Pression de SAUMON FUMÉ	0,08 MPA	0,08 MPA	0,08 MPA	0,08 MPA	0,08 MPA
Écoulement de LN2	(100 l/h)	(200 l/h)	(300 l/h)	(500 l/h)	(800 l/h)
Pureté de LN2	99,999%	99,999%	99,999%	99,999%	99,999%
Pression de LN2	0,08 MPA	0,08 MPA	0,08 MPA	0,08 MPA	0,08 MPA
Temps de démarrage	5-8 heures	5-8 heures	5-8 heures	5-8 heures	5-8 heures
Période fonctionnante	Années ≥2	Années ≥2	Années ≥2	Années ≥2	Années ≥2

Processus :



Colonne de →Rectification d'épurateur de → de préréfrigérateur de → de compresseur d'air d'Air→ et réservoir d'oxygène de →liquid de Turbo-extenseur ou réservoir d'azote liquide



Description :



ÉTAPE 1 - Compression d'air par les compresseurs d'air rotatoires.

Dans la première phase l'air est comprimé à une basse pression de la barre 5-7 (usines à gaz) à la barre 10 (usines liquides). L'air peut être comprimé à une telle basse pression par le compresseur rotatif sans problèmes (la vis/type centrifuge technologie de pointe est utilisée au lieu du vieux piston encombrant échangeant le compresseur).

ÉTAPE 2 - Préréfrigération d'air

La seconde étape du processus emploie un réfrigérant de basse pression pour préréfrigérer l'air traité à la température environ 12 deg. C avant qu'elle entre dans l'épurateur.

ÉTAPE 3 - Purification d'air par l'épurateur

L'air entre dans un épurateur se composant des dessiccateurs jumeaux de tamis moléculaire, fonctionnant alternativement. Les tamis moléculaires enlèvent le dioxyde de carbone et l'humidité de l'air de processus avant que l'air écrive l'unité de séparation d'air.

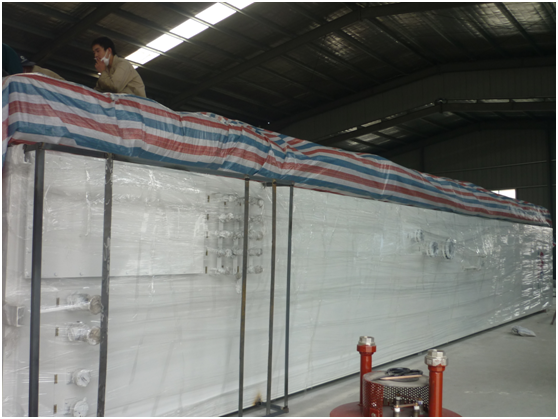

ÉTAPE 4 - Séparation d'air liquide dans l'oxygène et l'azote dans la colonne de séparation d'air

L'air libre exempt d'huile, sans humidité et de dioxyde de carbone entre dans le bas type échangeur de chaleur d'aileron de plaque de pression où l'air est refroidi au-dessous des températures du sous-marin zéro par le processus d'expansion d'air dans l'extenseur de turbo. En raison de l'excellente efficacité thermique nous pouvons réaliser un delta t de différence de la température aussi bas que 2 deg. C à l'extrémité chaude de ces échangeurs.

L'air doit être refroidi pour substrater les températures zéro pour la liquéfaction et la réfrigération cryogénique et le refroidissement est fournie par l'extenseur très efficace de turbo, qui refroidit l'air à la température presque en-dessous de -165 to-170 deg. C. L'air obtient liquéfié quand il entre dans la colonne de séparation d'air et obtient séparé dans l'oxygène et l'azote par le processus de la rectification.

L'oxygène est disponible sous la forme de gaz ou de liquide (selon la condition) au débouché de l'ASU à une pureté de 99,6%. L'azote est également disponible au débouché comme deuxième produit à la pureté de 99,99% jusqu'à 3ppm simultanément sans perte de produit de l'oxygène (ou comme spécifique).

ÉTAPE 5 – Stockage de produit

Pour le gaz : Le produit fini sous la forme à oxygène comprimé/azote s'attaque aux cylindres d'oxygène à haute pression à la barre 150 ou jusqu'à plus haut JUSQU'À 200 BARRENT au besoin. OU pour l'approvisionnement de canalisation ou la consommation de captif.



Applications :



nous avons fourni à beaucoup de pays (Russie, Kazakhstan, Tadjikistan, Inde, Bangladesh, Thaïlande, Philippines, Corée du Nord, Mongolie, Guinée équatoriale, Botswana, Zambie, Angola, Tanzanie).





Avantage compétitif :



Une efficacité économique plus élevée, une bonne qualité, un coût inférieur de transport, un meilleur prix de résultats, une sécurité et une commodité.
